Přinášíme novou dimenzi použití dronů pro komerční účely.
![](https://www.inspectionservices.cz/wp-content/uploads/2023/09/obtizne-dostupne.jpg)
Dronem získáváme obtížně dostupné informace
![](https://www.inspectionservices.cz/wp-content/uploads/2023/09/presne-dokumentujeme.jpg)
Přesně dokumentujeme stav a kondici majetku
![](https://www.inspectionservices.cz/wp-content/uploads/2023/09/analyzujeme-snimky.jpg)
Analyzujeme snímky pro lepší datové výstupy
Víte, jak může dron pomoci právě vašemu byznysu?
Navrhneme efektivní způsob, jak vám poskytnout zcela novou perspektivu pohledu na průmyslové technologie, budovy či pozemky s kvalitními informačními výstupy.
Případové studie a parametry inspekcí
Inspekce stavu nadzemního vedení elektrické energie
![](https://www.inspectionservices.cz/wp-content/uploads/2022/08/inspekce_vedeni.jpg)
Technologickým partnerem pro inspekce elektrického vedení je PLP Inspection Services.
Jak rychle, přesně a kvalitně zjistit stav elektrického vedení v terénu?
Kontrola elektrického vedení je poměrně složitou a potenciálně nebezpečnou operací, která je navíc komplikována jeho umístěním ve výšce. Využití snímání dronem a následná odborná analýza dat je účinnou cestou, jak dosáhnout kvalitních výsledků
![](https://www.inspectionservices.cz/wp-content/uploads/2022/08/inspekce_vedeni.jpg)
Technologickým partnerem pro inspekce elektrického vedení je PLP Inspection Services.
1
Příprava realizačního plánu inspekce
S využitím geodat připravíme realizační a letecký plán inspekce. Zavedeme informace o projektu do GIS portálu, kde klient následně získá výsledky inspekce. Zajistíme administrativu spojenou s Úřadem civilního letectví, který vydává příslušná Oprávnění k provozu.
![](https://www.inspectionservices.cz/wp-content/uploads/2022/08/plan_inspekce.jpg)
2
Inspekce vedení s využitím dronu
Přímo v terénu provádíme inspekci jednotlivých technologických součástí vedení – sloupů, stožárů, jejich základů, izolátorů či izolátorových závěsů, konzolí, třmenových vazů, zemnícího lana a dalších součástí vedení, ale i samotných vodičů, které mohou být pod napětím. Prvotní, hrubá data jsou včetně přesných pozic dronu digitálně zaznamenávána do paměti UAV a následně přenesena do GIS portálu.
![](https://www.inspectionservices.cz/wp-content/uploads/2022/08/snimani_dronem.jpg)
3
Analýza dat a zpracování inspekční zprávy
Následně pořízené snímky ve viditelném i infračerveném spektru automatizovaně třídíme a provádíme jejich odbornou analýzu. U jednotlivých záběrů hledáme anomálie, vyhodnocujeme jejich závažnost a vše promítáme do online GIS systému i přehledové tabulky shrnující stav všech parametrů každého zkoumaného sloupu.
![](https://www.inspectionservices.cz/wp-content/uploads/2022/08/analyza_snimku.jpg)
Technické parametry, výstupy a citlivost snímání (zde je třeba nový obsah, který ještě nemáme).
Koncové výstupy
- Protokol o měření – tepelné úniky z budov, tepelné úniky z produktovodů, zatékání do plochých střech
- Pasportizace stavu budov, technických celků
- Fotodokumentace jednotlivých (problémových) částí (pro asset managera)
- Podklad pro energetický audit (rostoucí ceny energií)
- Dokumentace poškození – kroupy, vichřice
Navazující výstupy
Tyto výstupy mohou sloužit pro další zpracování pořízených dat pro komplexnější účel či v úzce specializovaném software. (Výstupy uvedeny s typickým formátem)
- 2D mapy – GeoTIFF
- 3D mapy – S3MB, obj, fbx
- Mračno bodů – LAS, LAZ
- 2D Multispektrální mapa
Podle Vámi zaslaných fotografií je z praktického hlediska podobný způsob prohlídky vedení jistě přínosem. Běžnou pochůzkou vedení i za použití např. dalekohledu nejsou některá problémová místa (např. v horní části izolátorů) vůbec zjistitelná. Podrobná zjištění lze provést pouze lezeckou revizí, která je velmi náročná nejen časově, ale i fyzicky, a hlavně vyžaduje odstavení kontrolovaného vedení mimo provoz.
Vzhledem k tomu, že každý bod vedení je zobrazený z několika pohledů z malé vzdálenosti, je odborný pracovník z fotografií schopen přímo posoudit nutnost opravy a tím samozřejmě i náklady na celkovou opravu revidovaného úseku.
Ing. Antonín Kučera
hlavní energetik, UVR Mníšek pod Brdy a.s.
Výsledek a přínosy inspekce dronem
Klient získává přístup do interaktivního mapového informačního systému společnosti PLP Inspection Services, v němž je zaznamenán výsledek inspekce. Může procházet stav jednotlivých součástí vedení včetně jeho odborného zhodnocení.
Co umí tento portál:
- zobrazení průběhu sběru dat včetně poznámek z terénu
- vyhledávání jednotlivých sloupů / stožárů v mapovém podkladu
- filtrování výsledků dle zadaných parametrů
- zobrazení konkrétních snímků s vyznačením nalezených závad
- zobrazení kompletního hodnocení pro daný sloup ( stožár)
- zobrazení případného komentáře PLP analytiků (pokud by hodnocení bylo nepřesné, či nějaká anomálie)
![](https://www.inspectionservices.cz/wp-content/uploads/2022/07/PLP-display-1024x484.png)
Vzorová komplexní zpráva o provedené inspekci
![](https://www.inspectionservices.cz/wp-content/uploads/2022/08/Report_Example-01-791x1024.png)
![](https://www.inspectionservices.cz/wp-content/uploads/2022/08/Report_Example-08-791x1024.png)
![](https://www.inspectionservices.cz/wp-content/uploads/2022/08/Report_Example-32-791x1024.png)
![](https://www.inspectionservices.cz/wp-content/uploads/2022/08/Report_Example-37-791x1024.png)
Máte zájem o zaslání příkladu kompletní inspekční zprávy?
Inspekce termických anomálií fotovoltaické elektrárny
![](https://www.inspectionservices.cz/wp-content/uploads/2022/08/aerial-top-view-solar-panels-power-plant-photovoltaic-solar-panels-sunrise-sunset.jpg)
Jak přesně zjistit stav a funkčnost každého jednotlivého panelu fotovoltaické elektrárny?
Zkontrolovat a prověřit anomálie na rozsáhlých fotovoltaických elektrárnách je skutečný oříšek. Většina systémů neposkytuje informace o potížích každého jednotlivého panelu a tak elektrárny často nejedou na plný výkon jen proto, že chybí informace o tom, který konkrétní panel je poškozen. Podívejte se, jak situaci řeší inspekce anomálií FVE prostřednictvím snímání dronem.
![](https://www.inspectionservices.cz/wp-content/uploads/2022/08/aerial-top-view-solar-panels-power-plant-photovoltaic-solar-panels-sunrise-sunset.jpg)
1
Příprava na snímání FVE
Při první inspekci je potřeba získat základní data o elektrárně, to jsou například souřadnice, typ solárních modulů, rozmístění modulu nebo datum vzniku FVE. Jedním z hlavních podkladů je také dokumentace skutečného provedení (as-built). Na základě těchto podkladů doporučíme vhodné řešení pro konkrétní instalaci.
![](https://www.inspectionservices.cz/wp-content/uploads/2022/08/fve_prehled.jpg)
2
Hledání teplotních anomálií
Závady a nefunkčnosti FVE se projevují zpravidla lokální teplotní diferencí, díky které jsme schopni tyto vady detekovat za pomoci termického měření. Inspekci lze provádět za dostatečné intenzity slunečního záření (minimálně 600W/m2). Rychlost provedení určuje míra detailu, kterou si klient zvolí, obvykle však trvá 1–3 hodiny na 1MWp. Inspekce se provádí za pomocí dronů, které snímají v termálním a RGB spektru (termokamera: 640x512px a RGB:48MP).
![](https://www.inspectionservices.cz/wp-content/uploads/2022/08/snimani_fve_ir.jpg)
3

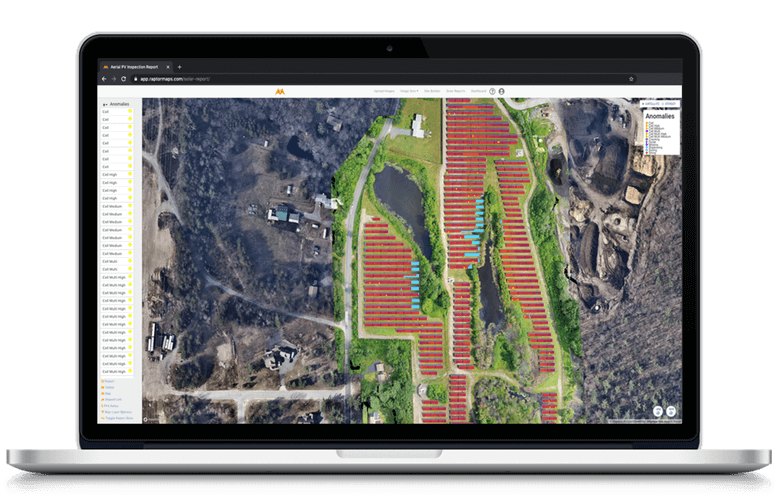

Analýza dat
Pomocí softwaru využívajícího umělou inteligenci jsou zjištěny vyskytující se anomálie. Mezi ty patří: hotspot, multi-hotspot, bypassed substring, závady diody, PID, potenciální PID, závada stringu, otevřený modul, zahřátý junction box, signle cross cell a multi cross cell. Kromě poškození a závad je software schopen identifikovat ušpinění, nebo zastínění panelu. Získaná data jsou ověřená odborníkem.
![](https://www.inspectionservices.cz/wp-content/uploads/2022/08/analyza_fve.png)
Zde chybí vyjádření někoho z klientů FVE.
Inspekce elektrického vedení prostřednictvím dronu a analýza dat nám přinesla elegantním způsobem velmi kvalitně zpracované výsledky, k nimž bychom se jinak těžko dostali. Jsme rádi, že jsme si zvolili právě tuto technologie a Inspection Services k provedení revize.
Jan Novák
technologický ředitel, Micos Telecom
Výsledek a přínosy inspekce FVE dronem
Klient získává detailní zprávu o stavu FVE, která přehledně prezentuje získaná analytická data. Těmi jsou například množství a poměr vyskytujících se anomálií, příčiny anomálií, závažnost poškození, nebo teplota delta u multi-hotspotu (pro identifikaci hrozby vzniku požáru, nebo vzniku poškození). Další prvkem je interaktivní 2D mapa, která přehledně zobrazuje různé kategorie anomálií. Jedním kliknutím lze přepínat mezi spektry zobrazení a anotacemi. U zjištěných anomálií software vypočítá jejich vliv na produkci a doporučí vhodná řešení. Každý poškozený panel je možné rozkliknout a podívat se tak na detailní informace. Klient může vidět celkovou ztrátu způsobenou těmito anomáliemi v rámci FVE. Získaný výstup je možné jednoduše zobrazit i v mobilní aplikaci.

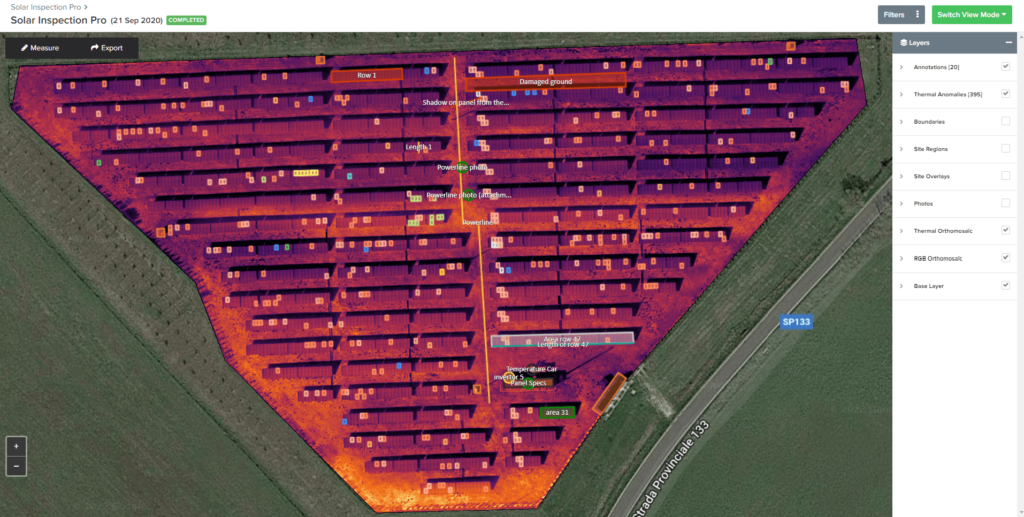

Interaktivní mapa Sitemark
Interaktivní 2D mapa zobrazující anomálie FVE. Pomocí filtračního nástroje je možné zobrazit pouze panely s konkrétní závadou. Mapa přehledně zobrazuje různé kategorie anomálií. Jedním kliknutím lze přepínat mezi spektry zobrazení a anotacemi.
![](https://www.inspectionservices.cz/wp-content/uploads/2022/08/sitemark-1024x517.png)

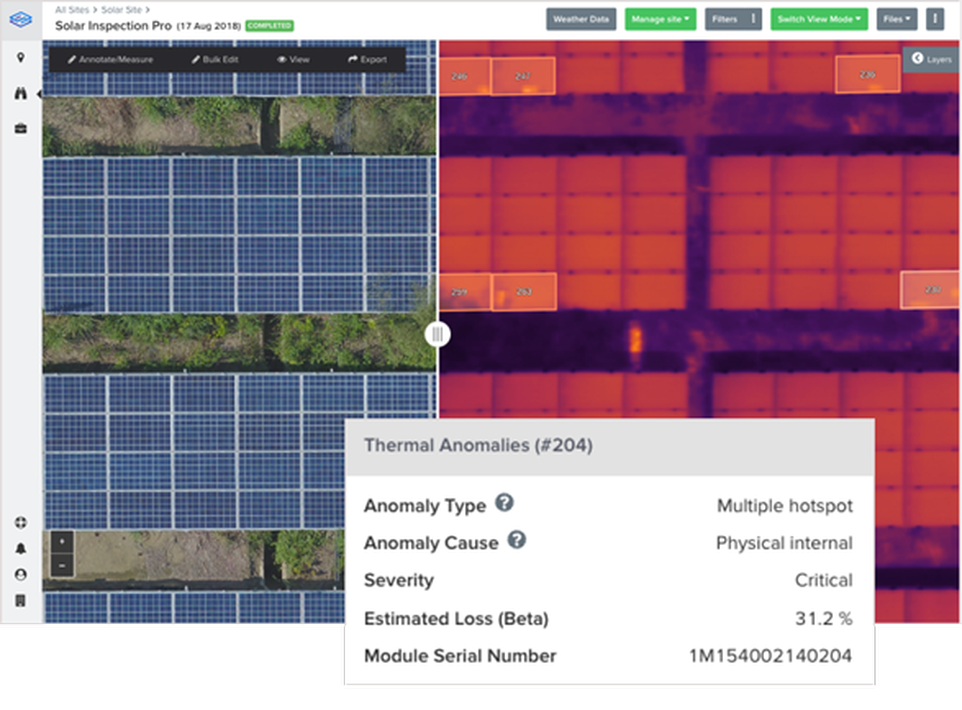

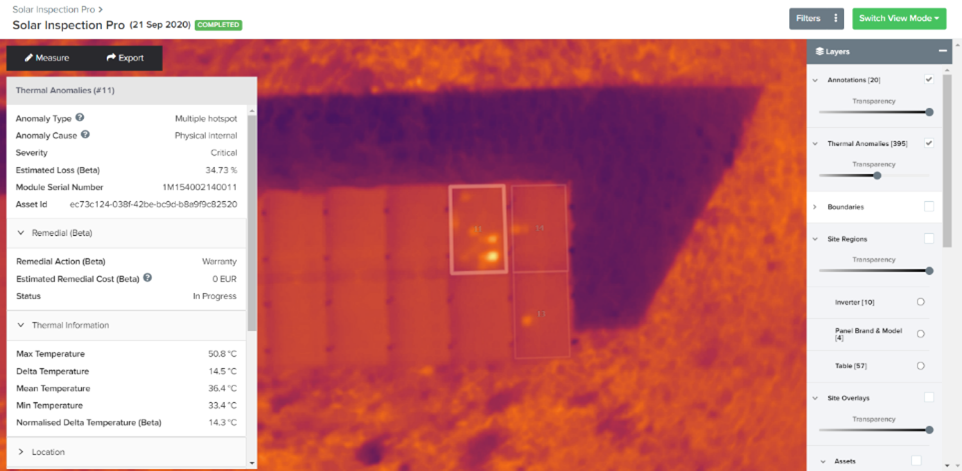

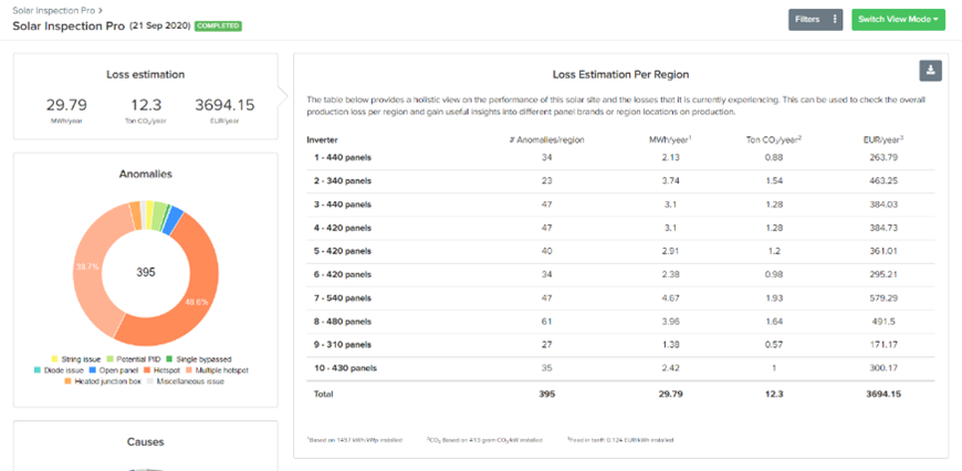

Detailní pohledy na jednotlivé zjištěné anomálie FVE panelů
![](https://www.inspectionservices.cz/wp-content/uploads/2022/08/Obrazek91.png)
![](https://www.inspectionservices.cz/wp-content/uploads/2022/08/Obrazek51.png)
![](https://www.inspectionservices.cz/wp-content/uploads/2022/08/Obrazek7.png)
Máte zájem o demo přístup do portálu?
Pasportizace budov s využitím laserového skenování
![](https://www.inspectionservices.cz/wp-content/uploads/2023/08/IMG_0388a-1024x1024.jpg)
Jak efektivně vytvořit projektovou dokumentaci starých či přestavovaných staveb?
Zaznamenat konstrukční detaily a zdokumentovat staré, mnohokrát upravované budovy je skutečně náročný úkol. A stejný problém vzniká také při dokumentování výrobních technologií a průmyslových staveb. Tradiční metody jsou u těchto struktur časově náročné a pracné, což často vede k neúplným projektovým dokumentacím a odrazuje majitele nemovitosti od plnění i jeho zákonných povinností. Podívejte se, jak tento problém řeší Inspection services prostřednictvím služby laserové pasportizace budov.
![](https://www.inspectionservices.cz/wp-content/uploads/2023/08/IMG_0388a-1024x1024.jpg)
1
Laserové skenování
Prvním krokem v procesu laserové pasportizace budov je skenování. Tato jednorázová operace, která trvá v řádu několika hodin, umožňuje rychlé a přesné zaznamenání detailů budovy, včetně její struktury, rozměrů a umístění jednotlivých prvků či specifických částí – jako jsou ocelové konstrukce, obslužné plošiny, střechy. Na rozdíl od tradičních metod měření, laserové skenování poskytuje detailní informace o každém aspektu budovy.![](https://www.inspectionservices.cz/wp-content/uploads/2023/08/04.png)
2
3D modelování
Po laserovém skenování následuje 3D modelování. Získaná data jsou zpracována do podrobného 3D modelu budovy. Tento model poskytuje vizuální reprezentaci stavu a struktury budovy a je použitelný pro další účely digitálního zpracování, včetně plánování a provádění údržby, renovací nebo technologických rozšíření.
![](https://www.inspectionservices.cz/wp-content/uploads/2023/08/05a.png)
3
Tvorba dokumentace
Posledním krokem je tvorba dokumentace. Na základě 3D modelu je vytvořena podrobná projektová dokumentace, která zahrnuje všechny informace získané během procesu pasportizace. Tato dokumentace splňuje všechny zákonné požadavky a poskytuje majiteli nemovitosti přesný a aktuální přehled o stavu a struktuře budovy.![](https://www.inspectionservices.cz/wp-content/uploads/2023/09/architectural-plan-house-plan-project.jpg)
Pasportizace budov provedená firmou Inspection services nám poskytla přesnou a detailní dokumentaci historického objektu, který byl určen ke kompletní rekonstrukci. Díky 3D modelu a podrobné dokumentaci jsme byli schopni efektivně plánovat a provádět renovace, aniž bychom narazili na neočekávané překážky. Tato služba nám ušetřila čas a značné množství zdrojů, které bychom jinak museli věnovat ručnímu zaměření budovy a běžnému postupu tvorby dokumentace. Jsme velmi spokojeni s kvalitou a profesionalitou služeb, které Inspection services poskytuje.
Ing. arch. Jan Mikláš
architekt
Výsledek a přínosy laserové pasportizace budov
Klient získává komplexní dokumentaci, která obsahuje detailní 3D model budovy vytvořený z mračna bodů. Tento model je nejen vizuálně přehledný, ale také umožňuje další technické využití a integraci do systémů klienta. Může být mimo jiné využit pro plánování a koordinaci následných prací, jako je údržba, renovace nebo technologické rozšíření.
Výsledná zpracovaní projektová dokumentace je v souladu se všemi zákonnými požadavky a poskytuje majiteli nemovitosti přesný a aktuální přehled o stavu a struktuře budovy. Tato dokumentace je klíčová pro splnění zákonných povinností a umožňuje efektivní správu nemovitosti.
Připraveno pro BIM
Výsledně zpracovaná projektová dokumentace je v souladu se všemi zákonnými požadavky a poskytuje majiteli nemovitosti přesný a aktuální přehled o stavu a struktuře budovy. Tato dokumentace je klíčová pro splnění zákonných povinností a umožňuje efektivní správu nemovitosti.
![](https://www.inspectionservices.cz/wp-content/uploads/2023/08/01.png)
![](https://www.inspectionservices.cz/wp-content/uploads/2023/08/IMG_9707-1024x665.jpg)
Máte zájem o další informace o skenování?
Využijte snímání dronem či 3D laserem k inspekci elektrického vedení, fotovoltaiky či dokumentaci budov!
Získejte špičkově zpracované, přesné a detailní informace o stavu vašeho vedení, fotovoltaické elektrárny nebo budovy bez komplikacích spojených s výškovou technikou.
Konkrétní aplikace využití UAV inspekcí v řadě dalších průmyslových odvětví
Konkrétní aplikace využití UAV inspekcí v řadě dalších průmyslových odvětví
Energetika
- fotovoltaické elektrárny
- distribuční soustava elektrické energie
- větrné elektrárny
- produktovody
- kontrola vnitřní obezdívky kotlů
- inspekce továrních komínů
Stavebnictví
- pasportizace budov
- konstrukční činnosti
- geodetické 2D a 3D mapy a modely
Zemědělství a lesnictví
- dokumentace škod
- zdravotní stav plodin
- dokumentace škod kůrovcem
Mimořádné události
- zmapování rozsahu poškození
- poškození krupobitím, zatečením do střešní konstrukce
- výstupy pro pojišťovny
- výpočet pojistných hodnot
Snímáním dronem řešíme rychle a elegantně další praktické úkoly
![](https://www.inspectionservices.cz/wp-content/uploads/2022/08/Obrazek14.jpg)
Termické zobrazení střechy poničené kroupami
![](https://www.inspectionservices.cz/wp-content/uploads/2022/08/Obrazek15.jpg)
Industriální světlík poničený kroupami
![](https://www.inspectionservices.cz/wp-content/uploads/2022/08/Obrazek16.jpg)
Termická analýza odhalí, co oko nevidí
![](https://www.inspectionservices.cz/wp-content/uploads/2022/08/Obrazek12.png)
Precizní měření disponibilní plochy střechy pro umístění FVE
![](https://www.inspectionservices.cz/wp-content/uploads/2022/08/FVE-grid.jpg)
Výpočet výkonu plánované FVE s ohledem na vhodné umístění panelů na střeše
Technologie, drony a výstupy inspekčních projektů
Technologie, drony a výstupy inspekčních projektů
Profesionální flotila bezpilotních letadel (dronů) a laserových skenerů
![](https://www.inspectionservices.cz/wp-content/uploads/2023/09/Mavic3T.jpg)
DJI Mavic 3 Thermal
DJI Mavic 3T je součástí řady Mavic 3 Enterprise, která nastavuje nové měřítko pro malé komerční drony. Tento dron je vybaven kamerou s 56× hybridním zoomem, širokoúhlou kamerou 4/3 CMOS a modulem RTK, který zajišťuje přesnost na úrovni centimetrů. Mavic 3T je vybaven termokamerou s rozlišením 640 × 512 px.
![](https://www.inspectionservices.cz/wp-content/uploads/2023/09/Mavic3M.jpg)
DJI Mavic 3 Multispectral
DJI Mavic 3M je pokročilý letecký měřicí dron vybavený systémem dvou kamer. Tento systém kombinuje 20MP kameru RGB s multispektrální kamerou, což umožňuje komplexní analýzu s jasným obrazem. Mezi důležité funkce patří určování polohy RTK na úrovni centimetrů a senzor slunečního světla pro zvýšení přesnosti snímání.
![](https://www.inspectionservices.cz/wp-content/uploads/2023/08/trimble-x7.png)
Trimble X7
Trimble X7 je vysokorychlostní 3D laserový skenovací systém navržený tak, aby poskytoval rychlé a přesné výsledky pro geodety a geoprostorové profesionály. Tento kompaktní a uživatelsky přívětivý skener se může pochlubit funkcemi, jako je automatická kalibrace, která zajišťuje konzistentní výsledky bez nutnosti manuálního zásahu. Model X7 je vybaven rychlostí skenování až 500 kHz a rozsahem skenování 0,6 m až 80 m.Technické parametry, výstupy a citlivost snímání
Koncové výstupy
- Protokol o měření – tepelné úniky z budov, tepelné úniky z produktovodů, zatékání do plochých střech
- Pasportizace stavu budov, technických celků
- Fotodokumentace jednotlivých (problémových) částí (pro asset managera)
- Podklad pro energetický audit (rostoucí ceny energií)
- Dokumentace poškození – kroupy, vichřice
Navazující výstupy
Tyto výstupy mohou sloužit pro další zpracování pořízených dat pro komplexnější účel či v úzce specializovaném software. (Výstupy uvedeny s typickým formátem)
- 2D mapy – GeoTIFF
- 3D mapy – S3MB, obj, fbx
- Mračno bodů – LAS, LAZ
- 2D Multispektrální mapa

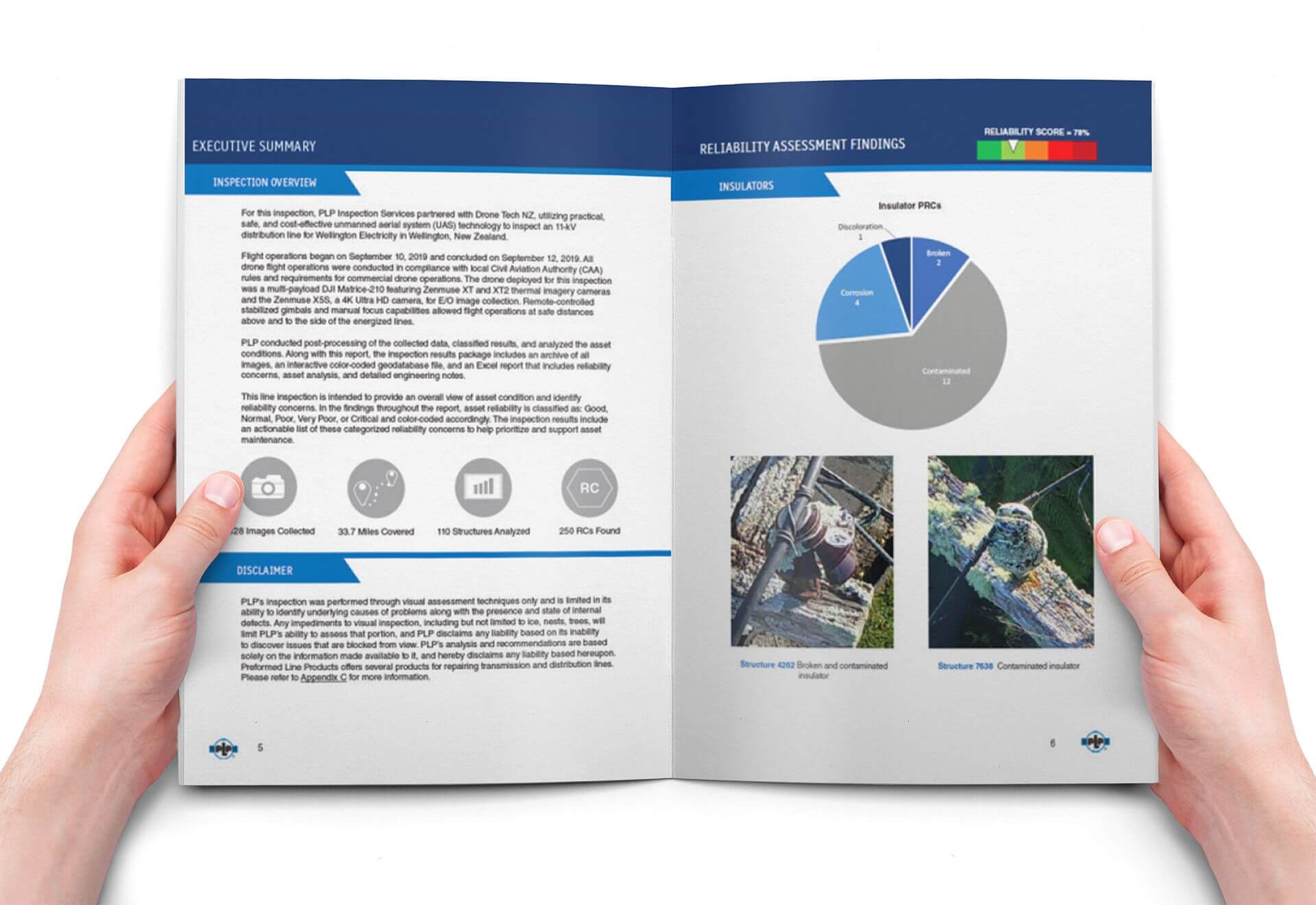

Ukázky protokolu o inspekci elektrického vedení
![](https://www.inspectionservices.cz/wp-content/uploads/2022/08/Report_hands.jpg)
Kontaktujte nás!
Získejte špičkově zpracované, přesné a detailní informace o stavu vašeho vedení nebo fotovoltaické elektrárny bez komplikacích spojených s výškovou technikou.
